Вам сказали: «материнская плата, нецелесообразно к ремонту». Это означает — покупайте новый ноутбук. Или ищите того, кто умеет перепаивать BGA.
Мы умеем. И сейчас объясним, что это значит.
Что такое BGA
BGA — Ball Grid Array. По-русски: корпус микросхемы, у которого контакты — это не ножки по бокам, а массив крошечных шариков припоя на нижней стороне. Сотни, иногда больше тысячи контактов, расположенных сеткой.
Процессор, видеочип, чипсет, контроллер памяти — в современных ноутбуках почти все ключевые микросхемы монтируются именно так.
Шарики припоя — это одновременно и механическое крепление, и электрический контакт. Микросхема стоит на этих шариках, как дом на сваях. Припой плавится при температуре около 217 градусов (бессвинцовый — 217–227), микросхема прижимается к плате, шарики остывают — контакт готов.
Почему BGA-контакты разрушаются
Три основные причины.

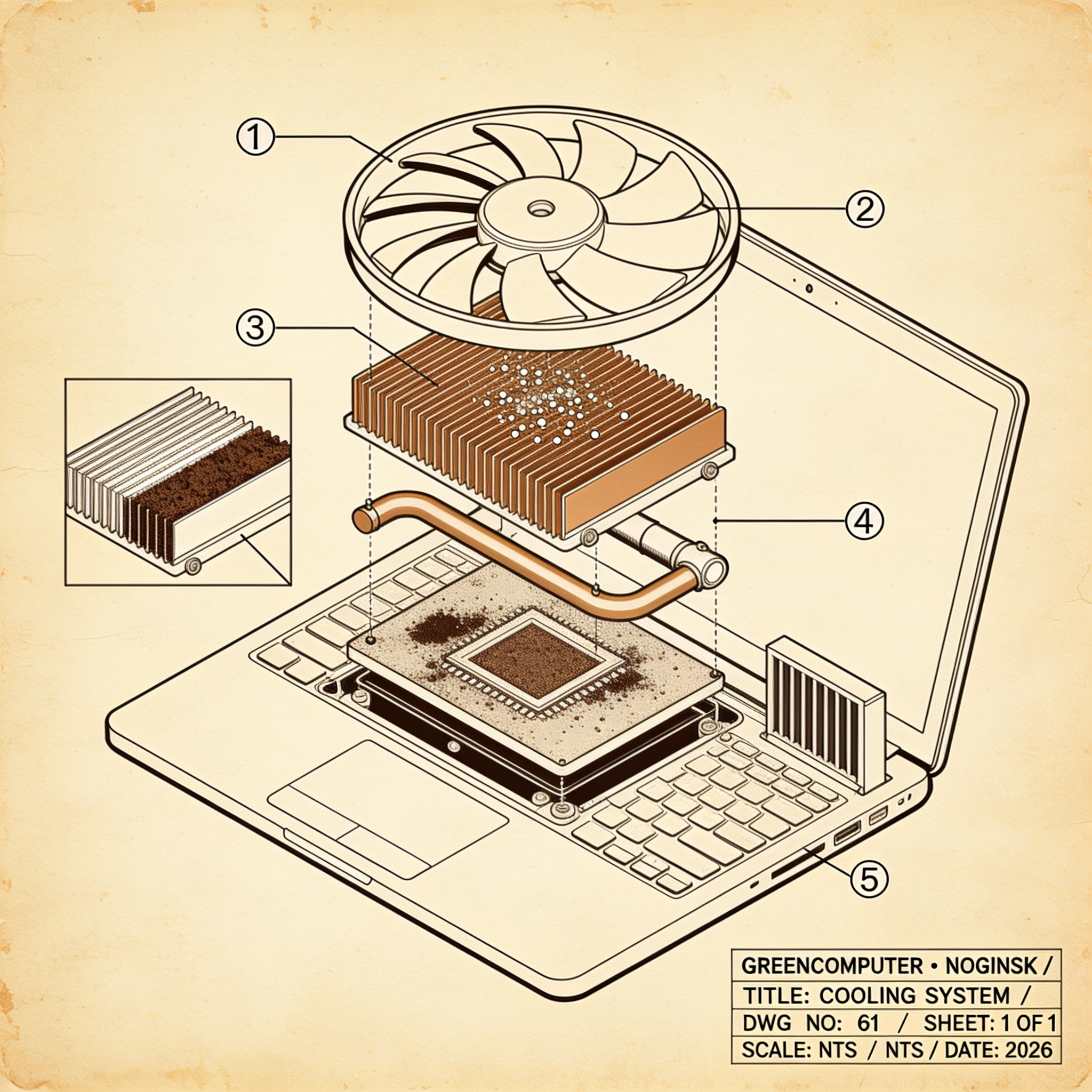

Перегрев. Ноутбук забился пылью, термопаста высохла, система охлаждения не справляется. Чип работает при 90–100 градусах. При такой температуре припой, на котором он держится, постепенно деградирует — усталость материала. Микроскопические трещины появляются в шариках, контакты начинают пропадать и восстанавливаться хаотично.
Возраст. Ноутбуку пять-семь лет. Тысячи циклов включения-выключения. Каждый раз — нагрев и остывание. Расширение и сжатие. Материал припоя работает как металл при многократном изгибе — устаёт.
Заводской дефект. Особенно у ноутбуков 2016–2020 годов с бессвинцовым припоем. Экологичные стандарты RoHS заставили производителей отказаться от свинца в припое. Бессвинцовый припой хрупче и менее устойчив к термоциклированию. Это не теория — мы видели эту проблему сотни раз на конкретных моделях.
Результат один: микросхема теряет контакт с платой. Ноутбук не включается, зависает, показывает артефакты на экране, не видит оперативную память, не заряжается.
Что делает BGA-перепайка
Микросхема снимается с платы. Старые шарики припоя удаляются. На контактные площадки микросхемы наносятся новые шарики — по шаблону, строго на свои места. Плата очищается, промывается. Микросхема устанавливается обратно и припаивается заново.
Это не починка старого контакта. Это полная замена контактного слоя.
Если микросхема исправна — ноутбук работает как прежде. Если микросхема повреждена — её заменяют на новую (или заведомо исправную), и тоже через BGA-монтаж.
Какое оборудование нужно для BGA-перепайки
Это не паяльник и не увеличительное стекло.
BGA-станция — автоматическая или полуавтоматическая установка с верхним и нижним инфракрасными или конвекционными нагревателями. Верхний греет микросхему, нижний — зону платы вокруг неё. Температура контролируется по профилю: нагрев, пропитка (soak), пик (reflow), охлаждение. Отклонение на 10 градусов в любую сторону — или непропай, или пережог чипа.
Термопрофилировщик — измерительная система с термопарами, которая показывает реальную температуру в каждой зоне в реальном времени. Без него BGA-перепайка — это стрельба вслепую.
Микроскоп — стереомикроскоп с увеличением 10–45x. Дляinspection: проверить каждый шарик, каждую площадку, каждый след от флюса.
Шаблоны (stencils) — металлические трафареты с отверстиями, через которые наносится припойная паста или устанавливаются шарики на микросхему. Для каждого типа корпуса — свой шаблон.
Флюс, припойная паста, шариковый припой — расходные материалы, от качества которых зависит результат. Мы используем конкретных производителей, проверенных годами.
Минимальный набор оборудования для BGA стоит несколько сотен тысяч рублей. И это без обучения, без наработки навыка, без базы экспертизы на сотнях плат. Именно поэтому большинство сервисов не делают BGA — это отдельная квалификация и отдельные инвестиции.
Когда BGA-перепайка нужна
Не каждый неработающий ноутбук требует BGA. Но вот типичные случаи:
Ноутбук включается, но нет изображения. Экран чёрный, кулер крутится, индикаторы горят. Часто — это отвал видеочипа или чипсета от платы.
Артефакты на экране. Полосы, квадраты, «мешанина» из пикселей при загрузке. Почти наверняка — видеочип.
Ноутбук не включается вообще. Нажатие кнопки — ноль реакции. Если блок питания исправен — возможно, отвал мультиконтроллера или северного моста.
Не видит оперативную память. Замена планок не помогает. Контроллер памяти под процессором потерял контакт.
Перезагружается под нагрузкой. Температура в норме, чистили недавно. Чип под нагрузкой теряет контакт из-за микротрещин.
Во всех этих случаях диагностика начинается с проверки: действительно ли проблема в BGA-контакте, или дело в другом. Мы не перепаиваем вслепую — сначала подтверждаем диагноз.
Когда BGA-перепайка не поможет
Честно — не всегда.
Если микросхема повреждена изнутри — деградировал кристалл, пробит транзистор, повреждён внутренний слой — перепайка не спасёт. Нужна замена чипа. Это дороже, и не всегда донор доступен.
Если плата имеет многослойные повреждения — дорожки внутри layers оборваны, текстолит расслоился от многократных перегревов — ремонт становится нецелесообразным. Не потому что мы не умеем, а потому что стоимость ремонта превысит стоимость замены платы.
Мы всегда говорим, когда случай безнадёжный. Честное «не возьмёмся» лучше, чем оплаченная попытка с нулевым результатом.
Почему нас находят после других сервисов
Нам несут ноутбуки, которым уже поставили диагноз «неремонтопригоден». Обычно это означает: «мы не умеем делать BGA-перепайку, поэтому скажем, что это невозможно».
Денис — единственный специалист в Ногинске, кто делает BGA-перепайку на регулярной основе. Это не дополнительная услуга в меню — это основная квалификация, наработанная на сотнях плат за годы работы. Мы знаем типичные отказы по моделям, знаем, какой чип на какой плате чаще всего отваливается, и знаем, какие производители использовали дефектные партии чипов.
Чиним то, от чего отказались другие — это не слоган. Это то, что происходит каждый день.
Коротко
BGA-перепайка — это замена контактного слоя между микросхемой и платой. Нужна, когда чип теряет контакт из-за перегрева, возраста или заводского брака. Делается на специальном оборудовании, требует квалификации и опыта.
Если вам сказали «материнская плата не подлежит» — позвоните нам. Возможно, ещё не всё потеряно.
